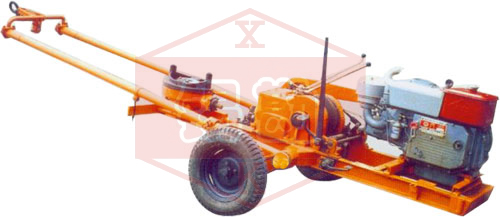

SH30—2A工程鉆機
SH30-2A ENGINEERING GEOLOGICAL DRILLING RIG
SH30—2A適用于工業建筑和民用建筑以及公路、鐵路、橋梁等工程地質勘察工作，具有沖擊、回轉兩種鉆進方式，適應性較強，可用用于耕土、粘性土、砂石多種雜填土等第四世紀覆蓋層，可在不同深度取原狀土樣。SH30—2A型鉆機重量輕、結構緊湊、整體性能好、搬運方便。
該鉆機采用沖擊和回轉兩種鉆進方式，因此將有關部件分為沖擊和回轉兩種．訂貨時用戶可按需提出。
鉆機按Q/3200XT01—1996標準生產。
SR30-2A ENGINEERING GEOLOGICAL DRILLING RIG
1.TYPE and FUNCTIONS
It is a mechanically table hauling type drill.It can be used for both rotary and percuss~w
drilling,
2.FEATURES
SH30-2A is lightweight,compact,easy to operate and transport.
3.APPLICATIONS
SH30-2A is mainly usd in engineering geological exploration for railway,high-way,bridge,civil and industrial construction.
The drill is produced according to the standard for Q/32O0XT01-1996.
SH30—2A工程鉆機
SH30-2A ENGINEERING GEOLOGICAL DRILLING RIG
主要技術參數
1.鉆井直徑和鉆空深度:開孔直徑142mm 終孔直徑110mm 鉆孔深度30mm
2.鉆桿直徑:43mm
3.轉盤速度(正、反）18；44；110r/min
4.鉆架形式及垂直高度：4腿6.5m
5.卷揚機
（1）大提升力（單繩低速） 15KN ?。?）平均速度0.24；0.57；1.48m/s
6.動力
電動機 Y132S2-2；7.5Kw;1470rpm
柴油機 S-195-R04；10.6Kw;2200rpm
7.外形尺寸（長×寬×高） 2015×1026×900
8.鉆機總量（不包括動力機） 550Kg
SPECIFICATIONS
1.drilling capacity
initial hole dia:142mm
final hole dia:110mm
hole depth:30m
2.drill rod dia:43mm
3.turntable speed(forward and reverse):18;44;110rpm
4.height of 4-leg derrick:6.5m
5.hoist
max.lifting capacity(single line)15KN average speed:0.24;0.57;1.48m/s
6.power
electric motor(Y132S2-2):7.5KW;3000rpm
diesel engine(D180Z):5.88Kw;2400rpm
7.dimensions(L×W×H):2015×1026×900mm
8.weight(less engine):550Kg
|
