一、概述

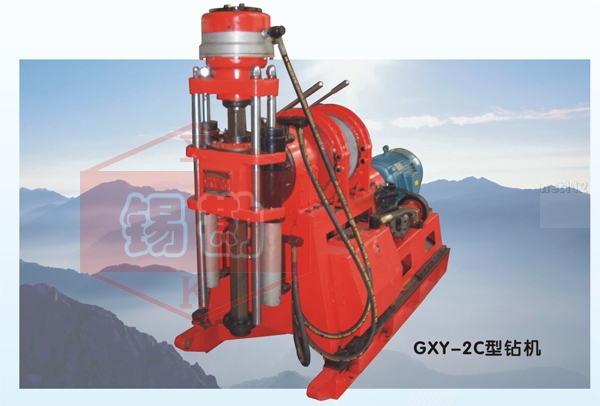

GXY-2C型鉆機由無錫市通達地質探礦機械廠研制生產，是一種機械傳動液壓進給的立軸回轉式 工程鉆機，可適用于工程地質勘探、固體礦床的普查勘探、堤壩注漿和坑道通風排水等施工。根據鉆 進地層的不同，可選用硬質合金、鋼砂、螺旋等類型的鉆頭進行鉆進，本鉆機結構上具有以下一些特點：
1、選擇了較合理的轉速范圍，轉速級數有八級，集中變速，相互自鎖，低速扭矩大，使用范圍
廣。
2、鉆機具有兩檔反轉速度，便于安全地處理故障。
3、釆用了自動定心液壓卡盤，夾緊和松開鉆桿方便。并具有油壓給進機構，加壓和起重能力強。
4、配有足夠儀表，有利于掌握孔內情況，操作手柄較少，布局較合理，操縱靈活可靠。
5、采用了雙片常閉摩擦離合器，開閉靈活，調整與使用方便。
6、鉆機重量輕，結構緊湊，拆裝方便，能適用于丘陵或山區的鉆探工作。
二、鉆機的技術參數
| 1、基本參數 |
鉆進深度 |
200m-300m |
| 鉆桿直徑 |
Φ 42mm, Φ 50mm |
| 鉆孔傾角 |
0-90° |
| 鉆機外形尺寸（長X寬X高） |
2120x830x1560mm |
| 鉆機重量（不包括動力） |
1000kg |
| 2、回轉器 |
立軸通孔直徑： |
Φ 46mm |
| 立軸轉速： |
|
| 動力機轉速（r/min） |
1470 |
1800 |
| 正轉低速（r/min） |
56;97;153;211 |
69;119;188;259 |
| 正轉高速（r/min） |
264;458;722;996 |
323;560;884;1220 |
| 反轉（r/min） |
44;206 |
54;253 |
|
| 立軸行程： |
500mm |
| 立軸大扭矩： |
2200 N.m |
| 立軸大起拔力： |
60KN |
| 立軸大加壓力： |
35KN |
| 3、卷場機 |
大起重能力（低速單繩）： |
25KN |
| 卷筒轉速： |
37;65;103;141 r/min |
| 鋼絲繩提升速度（單繩單層）： |
0.41;0.73;1.15;1.58m/s |
| 鋼絲繩規格： |
Φ16mm |
| 卷筒容繩量： |
50mm |
| 4、移動裝置 |
移動油缸行程： |
465mm |
| 鉆機里開孔口距離： |
330mm |
| 5、油泵 |
油泵規格： |
CB32/80型 |
| 轉速： |
1500 r/min |
| 排量： |
32L/min |
| 大壓力： |
12Mpa |
| 6、動力配置 |
Y180M-18.5-4電動機，功率18.5KW，轉速1470r/min |
| 2100B柴油機，功率17.6KW,轉速1800 r/min |
| |
|
