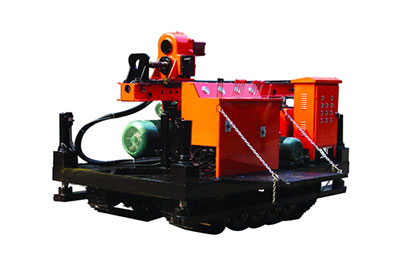

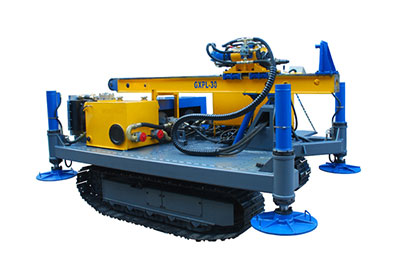

GXPL-30\GXPL-20系列低架旋噴鉆機是根據市場需要開發的適合高壓旋噴和錨固工程施工工藝的兩用鉆機．它廣泛運用于鐵路、公路、建筑、水利、電力等行業，主要用于對地基的加固、防滲堵水、對已有承栽樁進行維護等用途．
該鉆機具有以下特點
1、適合地層廣。
2、適合工藝廣。除滿足旋噴工藝外，還可用于錨固工藝的施工。
3、配置部件多。用戶可根據不同的工程發展需要，選擇不同的性能模塊，
4、鉆機采用全液壓技術，操作維護方便
5、配有履帶底盤、支腿油缸、，使鉆機移位、定位極為方便，鉆進時穩定可靠。
6、
| 基本參數 |
| 型號 |
GXPL-20 |
GXPL-30 |
| 旋噴鉆孔直徑 |
（mm） |
單重: 400-600 二重: 600-1200 三重: 800-1600 |
| 旋噴鉆孔深度 |
(m) |
20-40 |
30-50 |
| 錨固鉆孔直徑 |
（mm） |
90-168 |
90-185 |
| 錨固鉆孔深度 |
（m） |
30-60 |
50-80 |
| 鉆桿直徑/套管直徑 |
（mm） |
φ89、φ102、φ114/φ127、φ133、φ140、φ146 |
| 鉆孔傾角 |
（°） |
0-90 |
| 回轉器輸出轉速 |
（r/min） |
0-6, 0-20 (無級可調) 6,20,40,50,120,150 |
0-6, 0-20 (無級可調) 6,20,40,50,120,150 |
| 回轉器輸出扭矩 |
（N．m） |
2500 |
3600 |
| 回轉器行程 |
（mm） |
1800(標準配置，鉆桿有效長度1500) |
| 回轉器提升力 |
（KN） |
21 |
60 |
| 回轉器提升速度 |
（m/min） |
0-1.1無極可調 |
0-0.7無級可調),0.7,6 |
| 回轉器加壓力 |
（KN） |
15 |
30 |
| 回轉器加壓速度 |
（m/min） |
1.5,9 |
0-1.4無級可調),11,12.4 |
| 行走參數 |
| 行走方式 |
|
履帶行走 |
| 爬坡角度 |
（°） |
25 |
| 履帶接地比壓 |
（km/h） |
37.8 |
| 行走速度 |
（km/h） |
0.4 |
| 回轉參數 |
| 回轉方式 |
|
無 |
整機手動回轉 |
| 回轉結構 |
|
無 |
回轉軸承 |
| 定位方式 |
|
無 |
定位銷 |
| 輸入功率 |
| 輸入功率（電動機） |
（KW） |
18.5+11+1.5 |
18.5+11+1.5 |
| 運輸狀態（長×寬×高） |
（mm） |
3050×840×1500 |
5400×2100×2000 |
| 重量 |
（kg） |
4000 |
4500 |
|
