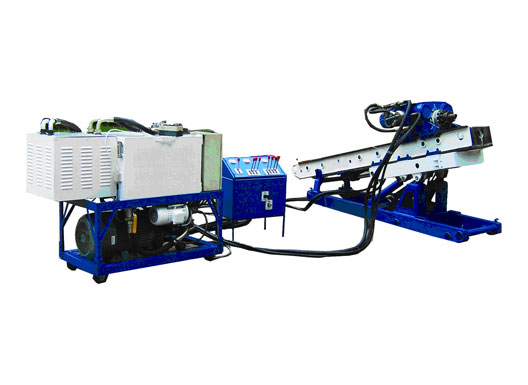

MG系列錨固工程鉆機適用于水電站工程、鐵路、公路邊坡大噸位預應力錨桿支護孔、排水孔施工，以及危巖體錨固等地質災害治理工程。鉆機分為三個部分：泵站、操縱臺、主機。分體式結構使搬遷、安裝迅速方便；可以進行遠距離操縱，改善了員工的工作環境。其中1200mm的推進架適用于施工空間較小的工況。
該鉆機具有以下特點：
1、結構緊湊，重量輕，解體性強，便于搬遷和安裝。對施工現場適應性強，更適合腳手架上施工。
2、鉆機動力頭扭矩大，行程長，鉆進效率高。
3、配有專用的跟管鉆進鉆具，（鉆桿、套管、偏心鉆頭等），在不穩定地層用套管護壁開孔，常規球齒鉆頭終孔。鉆進效率高，成孔質量好。
4、鉆機鉆孔角度范圍大，由上仰10°到下俯90°；或改裝成上仰90°到下俯10°?；芸裳氐准芮昂蠡?，
鉆孔定位方便、可靠。鉆機中心低，鉆具上、下方便。
5、全液壓控制，操作方便靈活，省時、省力。
6、可選配孔口集塵裝置，減少環境污染，改善工作環境。
|
型號 |
MG-50 |
MG-60 |
MG-80 |
MG-100 |
MG-120 |
|
鉆孔直徑 |
Φ85～Φ160 |
Φ90～Φ185 |
Φ100～Φ210 |
Φ130～Φ250 |
Φ150～Φ250 |
|
鉆孔深度 |
60～40 |
80～50 |
80～50 |
100～60 |
120～80 |
|
鉆桿直徑 |
Φ73、Φ89 |
Φ73、Φ89、Φ102 |
Φ89、Φ102、Φ114 |
Φ89、Φ102、Φ114 |
Φ89、Φ102、Φ114 |
|
鉆桿傾角（°） |
-10～90 |
-10～90 |
-10～90 |
-10～90 |
-10～90 |
|
回轉器輸出轉速（r/min） |
10、25、45、60、100、130 |
12、25、45、60、100、125 |
16、30、38、55、75、105 |
10、20、36、48、75、100 |
15、30、30、45、60、90 |
|
回轉器輸出扭矩（N.m） |
2700 |
2700 |
4200 |
5500 |
6500 |
|
回轉器行程 |
1800 |
1800 |
1800 |
1800 |
1800 |
|
推進架給進行程 |
600 |
600 |
600 |
600 |
600 |
|
回轉器提升力(KN） |
42.5 |
42.5 |
65 |
65 |
65 |
|
回轉器提升速度（m/min） |
0～1.5可調、1.5、6、7.5 |
0～1.65可調、1.65、5.8、7.5 |
0～1可調、1、7.5、8.5 |
0～1可調、1、7.5、8.5 |
0～1可調、1、7.5、8.5 |
|
回轉器加壓力（KN） |
26 |
26 |
33 |
33 |
33 |
|
回轉器加壓速度（m/min） |
0～2.5可調、9.5、12 |
0～2.7可調、9.5、12 |
0～2可調、14.5、16.5 |
0～2可調、14.5、16.5 |
0～2可調、14.5、16.5 |
|
輸入功率（KW） |
18.5+1.5+0.15 |
22+1.5+0.15 |
30+1.5+0.25 |
37+1.5+0.25 |
45+1.5+0.25 |
|
重量 |
1200 |
2300 |
2600 |
2800 |
3000 |
|
垂直施工狀態外形(長×寬×高mm) |
2000×700×3150 |
2300×650×3400 |
2200×650×3400 |
2200×650×3400 |
2200×650×3400 |
|
運輸狀態外形(長×寬×高mm) |
3200×700×1300 |
3400×650×1400 |
3400×650×1500 |
3400×650×1500 |
3400×650×1500 |
|
